概述：
該機型由傳動機構、臥式筒體、犁刀、飛刀四部分組成。物料在犁刀作用下沿筒壁作對流運動，當物料流經飛刀時被高速旋轉的飛刀拋灑，從而在較短時間內達到均勻混合。能適應大多固液混合以及造濕粒、干燥等復合工藝。應用于化工原料、制藥原料、建筑材料、膠粘原料、食品原料、粉末冶金、礦山材料、石油原料等行業的固-固、固-液、粘稠狀物料。
應用范圍：
犁刀混合機用于化工原料、制藥原料、建筑材料、塑料、膠粘原料、食品原料、粉沫冶金、礦山材料、石油原料等行業的固 - 固（粉體與粉體）、固 - 液（粉體與膠漿液）、塊狀 - 粘稠狀的物料混合，并設有夾套加溫干燥型。
犁刀混合機工作原理：
犁刀混合機，由主軸減速機帶動犁刀組軸運動，一部分將物料沿筒體圓周作徑向周方湍動，同時將物料沿犁刀兩側的法線方向拋出，另一部分被拋出物料經飛刀組時，被高速旋轉的飛刀剪切攪拌而強烈也適合粘狀、稠狀、塊狀固 - 固（粉體與粉體）、固 - 漿（粉體與膠漿液）的物料或密度差異較大的物料也能混合。
犁刀混合機結構特點：

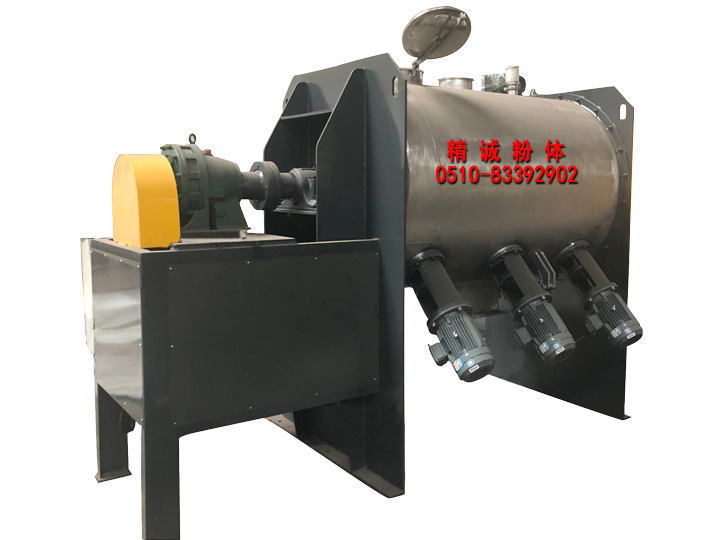

犁刀混合機主要由傳動部分、臥式筒體、犁刀組軸、飛刀組、出料閥、噴液裝置等部件組成。
1、傳動部分：由主電機和減速機傳遞給犁刀組軸。
2、臥式筒體：臥式筒體作乘物料，筒體上部設有進料口、觀察孔，筒體一側開有物料清洗門。

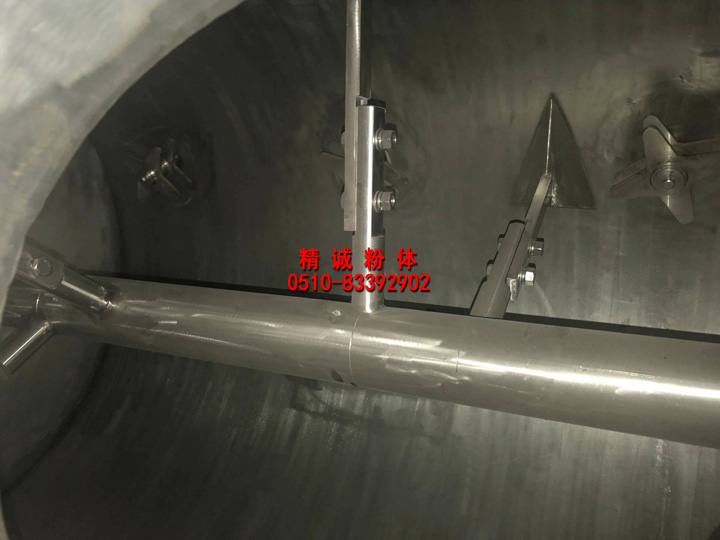

3、犁刀組軸：犁刀根據容積大小安排犁刀數據，安裝在主軸上，在筒體內作圓周湍動流混合物料。
4、飛刀組：副電機直接連結每組上有大小不同數據耙飛刀，高速飛刀有強烈拋散剪切的攪拌作用。
5、出料閥：安裝筒體底部，供放料用。
6、噴液裝置：噴液裝置布置在筒體上部，由管件、噴頭部件組成并固定在筒體均勻分布噴散。
7、可以定制：夾套加溫、冷卻、干燥型。
技術規格：
型號規格
m3 |
LD-0.1 |
LD-0.25 |
LD-0.5 |
LD-1 |
LD-2 |
LD-3 |
LD-4 |
LD-6 |
LD-8 |
LD-10 |
一次混合
kg |
40-60 |
100-150 |
200-300 |
400-600 |
800-1200 |
1200
-1800 |
1600
-2400 |
2400
-3600 |
3200
-4800 |
4000
-6000 |
主軸電機
kw |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
飛刀電機
kw |
1.1/2 只 |
1.5/2 只 |
1.5/2 只 |
3/3 只 |
3/3 只 |
4/4 只 |
4/4 只 |
5.5/5 只 |
5.5/5 只 |
5.5/6 只 |
設備重量
kg |
500 |
850 |
1100 |
1500 |
2200 |
2800 |
3500 |
5100 |
6500 |
7900 |
